N2XY FLEX

XLPE İZOLELİ, PVC KILIFLI, BÜKÜLGEN, ÇOK DAMARLI YER ALTI KABLOSU

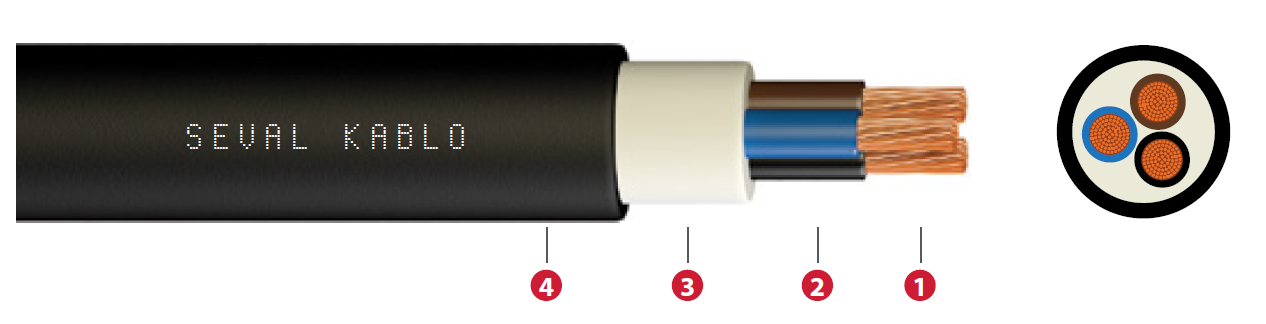

1-İletken İnce çok telli bakır
2-İzole  Çapraz bağlı polietilen (XLPE)
3-Dolgu Polivinil klorür (PCV)
4-Dış Kılıf  Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶N̶2̶X̶Y̶ ̶F̶L̶E̶X̶
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)
Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
N2XY FLEX (0,6/1 kV)
1x1,5 5,8 47 13,3 20 23 - -
1x2,5 6,2 59 7,98 28 31 - -
 1x4 6,8 76 4,95 66  54 56  40
1x6  7,5  100 3,30 82 67  73 53
1x10  8,3  145 1,91 109 89  101 74
1x16  9,5  209 1,21 139 115   137  101
1x25  11,1 305 0,780  179 148  182  135
1x35 12,0 391 0,554 213 177   226  169
1x50 13,6 545 0,386 251 209  275  207
1x70  15,6 741  0,272 307 256  353 268
1x95  17,5 981 0,206 366 307  430 328
1x120 19,5 1221  0,161 416 349  500 383
1x150 21,1 1470  0,129 465 393  577 444
1x185 23,5 1851  0,106 526 445  661  510
1x240 27,9 2354 0,0801 610 517  781  607
1x300 30,3 2876 0,0641 927  663  901 697
1x400 31,9 2970 0,0486 1064  749 1060 811
2x1,5  9,9 133  13,3  37 26
2x2,5 10,0  166  7,98  49 36
2x4 11,9  216  4,95  64  49
2x6 13,3  283  3,30  79  63
 2x10 14,9  403  1,91  106  86
2x16 17,3  579  1,21  137  115
2x25  21,4  893   0,780 176  149
2x35  23,2  1115  0,554 213  185
2x50  26,4  1521  0,386 252  225
2x70 30,6  2070  0,272  254  250
2x95 34,4  2709  0,206 305  308
2x120 38,6  3393  0,161 348  359
2x150 41,6  4035  0,129 392  412
3x1,5   10,4  153   13,3 31  24
3x2,5 11,3  194  7,98 40  32
 3x4 12,6  258  4,95  52  42
3x6 14,1  342  3,30  64  53
 3x10 15,8  489  1,91  86  74
3x16 18,4  713  1,21  112  98
 3x25 22,8  1101  0,780  145  133
 3x35 24,7  1395  0,554   174  162
 3x50 28,2  1927  0,386   206  197
 3x70 32,9  2654   0,272 254  250
3x95 37,0  3490   0,206 305  308
3x120  41,5  4369  0,161  348  359
 3x150 47,3  5277  0,129  392  412
3x185 50,7  6664   0,106 444  475
3x240 60,2  8616  0,0801   517  564
3x300 65,3  10458  0,0641   585  649
4x1,5 11,2  180 13,3  31  24
4x2,5 12,1  231  7,98  40  32
4x4 13,6  317  4,95  52  42
4x6 15,3  423  3,30  64  53
 4x10 17,2  604  1,91  86  74
4x16  20,1  890  1,21  112  98
 4x25 25,5  1398  0,780 145  133
4x35  27,6 1778  0,554 174  162
 4x50 31,7 2484  0,386 206  197
 4x70 37,3  3449  0,272 254  250
 4x95 41,6  4509   0,206 305  308
 4x120 46,6  5638  0,161 348  359
4x150  50,4  6761   0,129 392  412
 4x185 57,0  8615   0,106 444  475
 4x240 67,5  11090   0,0801 517  564
4x300 73,2  13463  0,0641 585  649
 5x1,5 12,0  213   13,3 31  24
5x2,5 13,1  278   7,98 40  32
5x4 14,7  377   4,95 52  42
5x6 16,6  509   3,30 64  53
 5x10 18,8  743  1,91 86  74
5x16 22,0  1075  1,21  112  98
5x25 27,9  1657  0,780  145  133
5x35 30,5  2137  0,554  174  162
5x50 35,0  2991  0,386  206  197
5x70  41,2  4150  0,272  254  250
5x95 46,0  5436  0,206 305  308
5x120  51,8  6829  0,161 348  359
5x150 56,0  8191  0,129 392  412
7x1,5 12,9  244  13,3  18 16
7x2,5 14,1  324  7,98  20  21
9x1,5 15,3  304  13,3  15  13
9x2,5 16,9  407  7,98  19  18
10x1,5 15,9  331  13,3   13  19
10x2,5 17,5  443  7,98  17  14
12x1,5 16,4  373 13,3   12  10
12x2,5 18,1  505 7,98   17  14
14x1,5 17,2  419 13,3   12  9
14x2,5 18,9  570  7,98  15  13
19x1,5 18,9  528  13,3   10  8
19x2,5 20,9  729  7,98  14  11
21x1,5 19,9  576 13,3   10  7
21x2,5 22,1  797  7,98  14  10
24x1,5 21,9  650 13,3   9  7
24x2,5 24,3  900  7,98  12  10
27x1,5 22,4  706 13,3   9  7
27x2,5 24,9  985 7,98   12  10
 30x1,5 23,2  772 13,3   9  7
30x2,5 25,7  1080 7,98   11  9
32x1,5 24,0  815  13,3   8  6
32x2,5 26,7  1142  7,98   10  8
37x1,5 24,9  916  13,3   7  5
37x2,5 27,7   1291 7,98   9  7
40x1,5 25,9  981  13,3   7  5
40x2,5 29,1  1400  7,98   6  5

Bina içinde ve endüstriyel fabrika ya da mekanik hasar beklenmeyen dağıtım merkezlerinde, hareketli ortamlarda kullanılır. Yüksek çalışma sıcaklıklarına uyum gösterir. Kısa süreli ani sıcaklık artışlarına dayanıklıdır ve daha uzun ömürlüdür

TS IEC 60502-1

UNE 21123-2

DINVDE 0276-603
