A03VH-h / A05VH-h
YASSI, KILIFSIZ KORDON

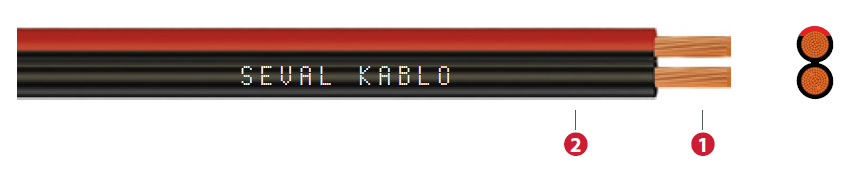

| 1-İletken | İnce çok telli bakır |
| 2-İzole | Polivinil klorür (PCV) |
|
Min. bükülme yarı çapı |
D≤12 ise 5D - D>12 ise 6D |
| Maks. çalışma sıcaklığı | 70° |
| Maks. kısa devre sıcaklığı | 160° |
|
Beyan gerilimi |
300/300 V - 300/500 V |
| Test gerilimi AC | 2 kV |
| Tek kablo düşey alev yayılma testi | EN 60332-1-2 |
| Kurşunsuz | ̶P̶b̶ |
| CPR DoP ve kapsamı için seçiniz | A03VH-h / A05VH-h |
| Nominal Kesit mm² | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km(20°C) | Akım Taşıma Kapasitesi |
| Havada (A) | ||||
| H03VH-h (300/300 V) | ||||
| 2x0,50 | 2,5 x 5 | 22 | 39,0 | 3 |
| 2x0,75 | 2,7 x 5,5 | 29 | 26,0 | 6 |
| H05VH-h (300/500 V) | ||||
| 2x1 | 3,1 x 6,4 | 36 | 19,5 | 10 |
| 2x1,5 | 3,4 x 7,0 | 46 | 13,3 | 16 |
| 2x2,5 | 3,8 x 7,8 | 65 | 7,98 | 25 |
| 2x4 | 4,5 x 9,2 | 99 | 4,95 | 32 |
| 2x6 | 5,3 x 10,8 | 142 | 3,30 | 40 |
Yassı olup, az mekanik zorlamalı ve kuru yerlerde kullanılan hareketli cihazlarda kullanılır
