NA2XSEYFGbY (YAXC8VZ3V-R)

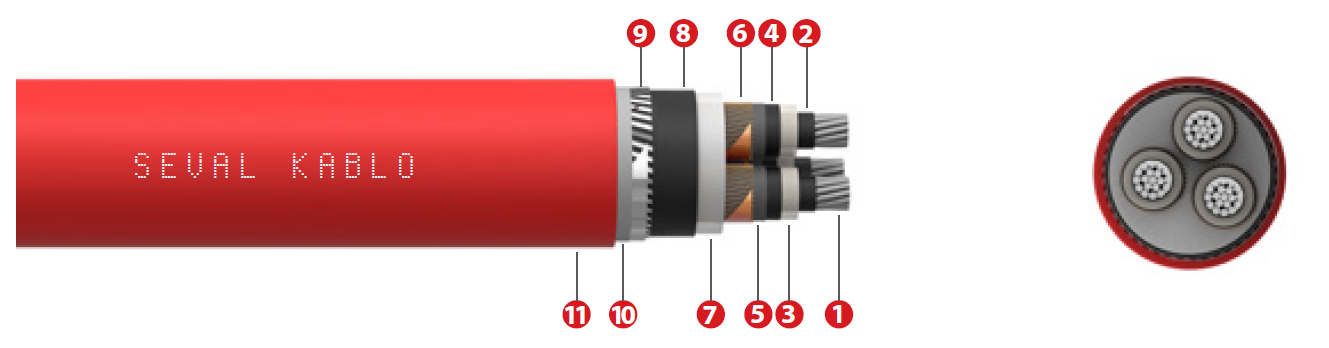

ORTA GERİLİM GÜÇ KABLOLARI

1-İletken Örgülü alüminyum
2-İç yarı iletken Çapraz bağlı yarı iletken polietilen
3-Yalıtkan Çapraz bağlı polietilen (XLPE)
4-Dış yarı iletken  Çapraz bağlı yarı iletken polietilen
5-Krep kağıdı Krep kağıdı
6-Bakır ekran Bakır tel ve tutucu bakır bant
7-Dolgu Polivinil klorür
8-Ayırıcı kılıf Polivinil klorür
9-Zırh

Galvanizli çelik bant

Yassı galvaniz çelik zırh teli
10-Polyester tutucu bant Tutucu yalıtkan polyester bant (gerektiğinde)
11-Dış kılıf Polivinil klorür

Min. bükülme yarı çapı

15 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
Nominal Kesit mm²   Yaklaşık Dış Çap mm   Yaklaşık Net Ağırlık kg/km    İletken Direnci Max. ohm/km(20° C)   Çalışma İndüktansı (mH/km)    Çalışma Kapasitesi (uF/km)  Akım Taşıma Kapasitesi   Sevk Uzunluğu (m)
 Toprakta 20° C'de Havada 30° C’de
NA2XSEYFGbY 3,6/6 kV (7,2)
3x25/16 42,00 2.473 1.200 0,378  0,240 -   - 1000
3x35/16 44,33 2.754 0,868 0,360  0,266  139 137 1000
3x50/16 47,10 3.087 0,641 0,342  0,297  163 163 1000
3x70/16 51,30 3.640 0,443 0,321  0,339 201 204 1000
3x95/16 55,30 4.238 0,320 0,309  0,381  240 247 500
3x120/16 58,20 4.701 0,253 0,296  0,416  273 285 500
3x150/25 61,80 5.292 0,206 0,289  0,454  306 323 500
3x185/25 66,10 6.151 0,164 0,281  0,495  347 371 500
3x240/25 72,10 7.268 0,125 0,272  0,556  404 438 250
3x300/25 77,90 8.489 0,100 0,269  0,617  460 528 250
3x4000/35 87,20 10.452 0,0788 0,264  0,681  520 564 250
NA2XSEYFGbY 6/10 kV (12)
3x25/16 46,30 2.910 1,200 0,401   0,190 - - 1000
3x35/16 48,60 3.182 0,868 0,381  0,210  140 138 1000
3x50/16 51,40 3.541 0,641 0,361  0,233  165 165 1000
3x70/16 55,60 4.128 0,443 0,339  0,264  203 206 1000
3x95/16 59,60 4.760 0,320 0,325  0,295  242 249 500
3x120/16 62,70 5.301 0,253 0,311 0,321  276 288 500
3x150/25 66,30 5.896 0,206 0,304  0,349  309 326 500
3x185/25 70,20 6.728 0,164 0,295  0,379  351 375 500
3x240/25 75,70 7.821 0,125 0,284  0,424  408 442 250
3x300/25 81,50 9.022 0,100 0,276  0,469  453 494 250
3x4000/35 89,20 10.826 0,0788 0,269  0,516  517 569 250
NA2XSEYFGbY 8,7/15 kV (17,5)
3x25/16 51,60 3.450 1,200  0,425 0,156  - - 1000
3x35/16 54,00 3.783 0,868 0,404  0,171  - - 1000
3x50/16 56,80 4.170 0,641 0,383  0,189  162 160 1000
3x70/16 61,00 4.801 ,443 0,539  0,212  199 199 1000
3x95/16 64,70 5.429 0,320 0,344  0,237  238 240 500
3x120/16 67,80 5.974 0,253 0,329  0,256  271 279 500
3x150/25 71,70 6.680 0,206 0,321  0,277  304 315 500
3x185/25 75,50 7.535 0,164 0,311  0,300  345 361 500
3x240/25 81,70 8.741 0,125 0,298  0,334  401 421 250
3x300/25 86,60 9.896 0,100 0,290  0,369  453 480 250
3x400/35 94,50 11.790 0,0788 0,281 0,404 517 569 250
NA2XSEYFGbY 12/20 kV (24)
3x35/16 58,50 4.332 0,868 0,423 0,149  142 140 1000
3x50/16 61,50 4.771 0,641 0,401  0,164  167 167 1000
3x70/16 65,90 5.470 0,443 0,376  0,183  205 208 1000
3x95/16 69,60 6.132 0,320 0,359  0,203  244 251 500
3x120/16 72,70 6.706 0,253 0,344  0,219  279 291 500
3x150/25 76,40 7.413 0,206 0,335  0,237  312 329 500
3x185/25 81,10 8.398 0,164 0,324  0,256  355 379 500
3x240/25 86,40 9.558 0,125 0,310  0,284  412 446 250
3x300/25 91,60 10.794 0,100 0,301  0,312  476 513 250
3x4000/25 99,40 12.765 0,0788 0,292  0,341  552 593 250
NA2XSEYFGbY 18/30 kV (36)
3x50/16 73,50 6.471 0,641  0,440 0,128  168 168 1000
3x70/16 77,90 7.272 0,443 0,413  0,142  207 210 500
3x95/16 82,20 8.032 0,320 0,394  0,156  247 254 500
3x120/16 85,30 8.703 0,253 0,377  0,167  282 294 500
3x150/25 89,00 9.470 0,206 0,366  0,179  315 333 500
3x185/25 92,90 10.465 0,164 0,354  0,192  358 383 250
3x240/25 98,40 11.789 0,125 0,338  0,212  416 451 250
NA2XSEYFGbY 20,3/35 kV (42)
3x50/16 79,00 7.271 0,641 0,453  0,119  160 150 500
3x70/16 83,20 8.074 0,443 0,425  0,131  199 191 500
3x95/16 87,20 8.914 0,320 0,406  0,144  238 236 500
3x120/16 90,30 9.589 0,253 0,388  0,154  275 273 500
3x150/25 93,90 10.396 0,206 0,377  0,165  307 313 500
3x185/25 97,80 11.427 0,164 0,365  0,177  349 360 250
3x240/25 103,30 12.803 0,125 0,348  0,194  410 426 250
3x300/25 108,30 14.183 0,100 0,337 0,212 460 528 250
3x400/25 116,10 16.365 0,0788 0,325 0,230 520 564 250

Elektriksel kayıpları çok düşük olan bu kablolar, kısa devre akımlarının büyük olduğu yerleşim ve sanayi bölgelerinin elektrik enerjisi beslemelerinde, yük artışı beklenen şebekelerde, kablo kanallarında, havada ve toprak altında kullanılırlar.

TSEK ÜBM-03

TBK-03

HD 620
