Cu/XLPE/CTS/PVC/SWA/PVC

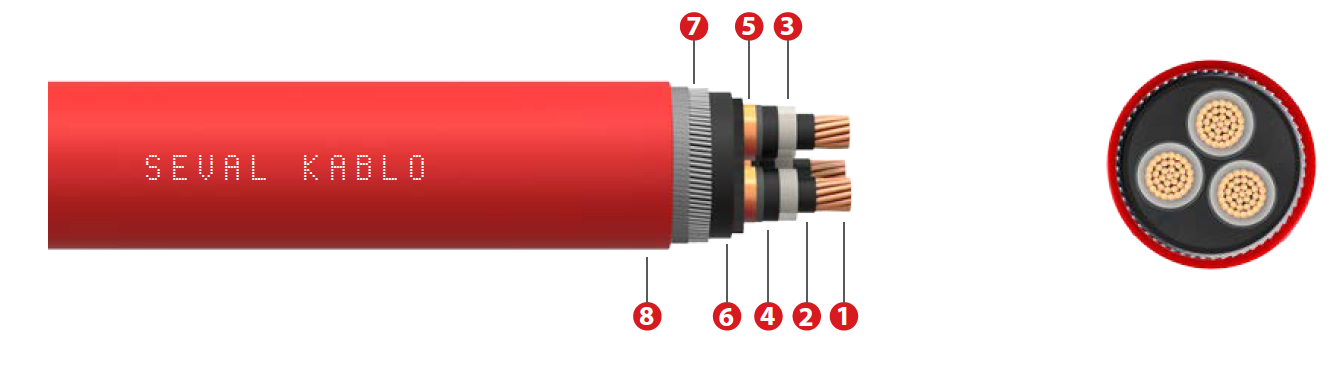

1-İletken Örgülü bakır
2-İç yarı iletken Çapraz bağlı yarı iletken polietilen
3-Yalıtkan Çapraz bağlı polietilen (XLPE)
4-Dış yarı iletken  Çapraz bağlı yarı iletken polietilen
5-Bakır ekran Bakır bant
6-Ayırıcı kılıf  Polivinil klorür (PVC)
7-Zırh Galvanizli Yuvarlak çelik tel
8-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz Pb
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci  20oC Max. Ohm/km Çalışma İndüktansı mH/km Çalışma Kapisitesi uF/km Akım Taşıma Kapasitesi

Sevk UzunluğU m
 Toprakta 20oC’de   Havada 30oC’de
Cu/XLPE/CTS/PVC/SWA/PVC  3,8 / 6,6 kV
3x50 48 4500 0,387 0,33 0,30 208 196 1000
3x70 52 5500 0,268 0,31 0,35 255 249 1000
3x95 56 6500 0,193 0,29 0,39 307 307 1000
3x120 60 7500 0,153 0,28 0,43 353 353 500
3x150 63 8500 0,124 0,28 0,47 396 406 500
3x185 67 10000 0,0991 0,27 0,51 447 464 500
3x240 74 13000 0,0754 0,26 0,55 523 548 500
3x300 80 15500 0,0601 0,26 0,57 581 632 250
3x400 89 19000 0,0470 0,26 0,59 653 726 250
Cu/XLPE/CTS/PVC/SWA/PVC  6,35 / 11 kV
3x50 52 5000 0,387 0,34 0,24 210 206 1000
3x70 56 6000 0,268 0,33 0,27 256 257 1000
3x95 60 7000 0,193 0,31 0,31 307 313 1000
3x120 64 8000 0,153 0,30 0,34 349 360 500
3x150 67 9250 0,124 0,29 0,36 392 410 500
3x185 72 11500 0,0991 0,28 0,40 443 469 500
3x240 78 13500 0,0754 0,27 0,45 513 553 500
3x300 83 16000 0,0601 0,27 0,49 576 635 250
3x400 90 19500 0,0470 0,26 0,54 650 731 250
Cu/XLPE/CTS/PVC/SWA/PVC  8,7 / 15 kV
3x50 57 5500 0,387 0,37 0,19 210 206 1000
3x70 61 6500 0,268 0,35 0,22 256 257 1000
3x95 65 7750 0,193 0,33 0,24 307 313 500
3x120 69 8750 0,153 0,32 0,27 349 360 500
3x150 73 10500 0,124 0,31 0,28 392 410 500
3x185 77 12000 0,0991 0,30 0,31 443 469 500
3x240 83 14500 0,0754 0,29 0,35 513 553 250
3x300 88 17000 0,0601 0,28 0,38 573 635 250
3x400 95 20000 0,0470 0,27 0,42 650 731 250
Cu/XLPE/CTS/PVC/SWA/PVC  12,2 / 22 kV
3x50 62 6250 0,387 0,39 0,17 210 206 1000
3x70 65 7250 0,268 0,36 0,16 256 257 500
3x95 69 8250 0,193 0,35 0,21 307 313 500
3x120 75 10000 0,153 0,33 0,23 349 360 500
3x150 78 11500 0,124 0,32 0,24 392 410 500
3x185 81 13000 0,0991 0,31 0,27 443 469 500
3x240 87 15000 0,0754 0,30 0,30 513 553 250
3x300 92 17500 0,0601 0,29 0,32 576 635 250
3x400 100 21000 0,0470 0,28 0,39 650 731 250
Cu/XLPE/CTS/PVC/SWA/PVC  19 / 33 kV
3x50 75 8500 0,387 0,43 0,13 214 206 500
3x70 78 9500 0,268 0,4 0,14 261 257 500
3x95 82 11000 0,193 0,38 0,16 313 313 500
3x120 86 12000 0,153 0,37 0,17 356 0,6 250
3x150 89 13500 0,124 0,35 0,18 400 410 250
3x185 93 15000 0,0991 0,34 0,20 443 469 250
3x240 99 17000 0,0754 0,33 0,22 513 553 250
3x300 104 19500 0,0601 0,32 0,24 576 635 250
3x400 111 23500 0,0470 0,31 0,26 653 726 250

Elektriksel kayıpları çok düşük olan bu kablolar, kısa devre akımlarının büyük olduğu yerleşim ve sanayi bölgelerinin elektrik enerjisi beslemelerinde, yük artışı beklenen şebekelerde, kablo kanallarında, havada ve toprak altında kullanılırlar.

BS 6622
