YY KONTROL

PVC İZOLELİ VE KILIFLI, ÇOK TELLİ KONTROL KABLOSU

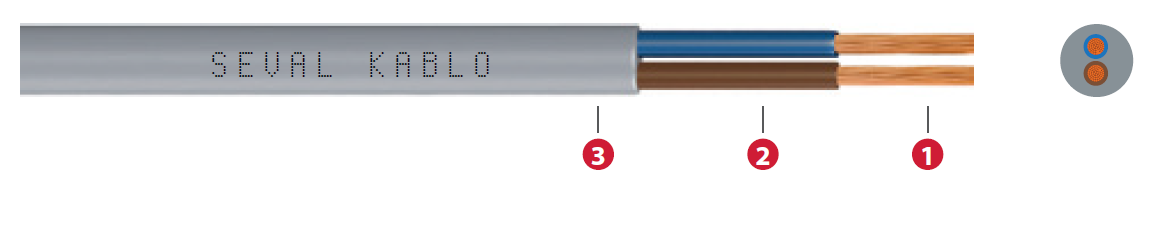

1-İletken İnce çok telli bakır
2-İzole Polivinil klorür (PVC)
3-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

D<8 ise 4xD, 8<D<12 ise 5xD, D>12 ise 6xD
Maks. çalışma sıcaklığı 60°
Maks. kısa devre sıcaklığı 150°
Beyan gerilimi Uo/U 300/500 V
Deney gerilimi 2 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Min. çalışma sıcaklığı -5° hareketli / -15° sabit
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz YY-YY / YSLY
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Havada (A)
 YSLY (300/500 V)
 2x0,50  5,3 40   39,0  8
 3x0,50 5,6  47  39,0 8
 4x0,50 6,1  57  39,0  8
 5x0,50 6,7  69  39,0  8
 6x0,50 7,3  83  39,0  7
7x0,50 7,7  93  39,0  7
8x0,5 8,7  116  39,0  7
9x0,50 9,7  141  39,0  7
12x0,50 10,0  158  39,0  6,5
18x0,50 12,0  233  39,0  6
19x0,50 12,1  236  39,0  6
25x0,50 14,5  332  39,0  5
27x0,50 14,8  348  39,0  4
30x0,50 15,3  377  39,0  4
34x0,50 16,7  443  39,0  4
36x0,50 16,7  449  39,0  4
2x0,75 5,8  49  26,0  14
3x0,75 6,1  59  26,0  14
4x0,75 6,7  72  26,0  14
5x0,75 7,5  91  26,0  10,5
6x0,75 8,4  112  26,0  10,5
7x0,75 8,4  117  26,0  9,1
8x0,75 8,8  129  26,0  9,1
10x0,75 11,0  193  26,0  7
12x0,75 11,4  212  26,0  7
14x0,75 12,6  254  26,0  7
16x0,75 13,5  291 26,0   6,3
18x0,75 14,1  321  26,0  6,3
19x0,75 14,1  326  26,0  6,3
21x0,75 15,2  374  26,0  6,3
24x0,75 16,4  431  26,0  4,9
25x0,75 16,4  436  26,0  4,9
27x0,75 16,7  460  26,0  4,9
30x0,75 17,3  496  26,0  4,9
34x0,75 18,6  572  26,0  4,9
36x0,75 18,6  581  26,0  4,9
2x1 6,0  56  19,5 16
3x1 6,3  68  19,5  16
4x1 7,1  87  19,5  16
5x1 8,2  113  19,5  12
6x1 9,10  139  19,5  12
7x1 9,10  145  19,5  10,4
8x1 9,5  159  19,5  10,4
10x1 12,2  245  19,5  8,0
12x1 12,2  258 19,5  8,0
14x1 12,4  277  19,5  8,0
18x1 14,6  373  19,5  7,2
19x1 14,6  380  19,5  7,2
21x1 15,8  435  19,5  7,2
24x1 17,0  501  19,5  7,2
25x1 17,0  508  19,5  5,6
27x1 17,3  540  19,5  5,6
2x1,5  6,8  73  13,3 18
3x1,5 7,1   89 13,3   18
4x1,5 7,9  110  13,3   18
5x1,5 9,2  147  13,3   13,5
6x1,5 10,4  184  13,3   13,5
7x1,5 10,4  192  13,3   11,7
8x1,5 11,8  237  13,3   11,7
10x1,5 13,0  294  13,3   11,7
12x1,5 13,7  332  13,3   9,0
14x1,5 14,4  373  13,3   9,0
16x1,5 15,6  417  13,3   9,0
18x1,5 16,1  473  13,3   8,1
19x1,5 16,1  481  13,3   8,1
21x1,5 17,4  553  13,3   8,1
24x1,5 18,8  638  13,3   8,1
25x1,5 18,8  646  13,3   6,3
27x1,5 19,2  684  13,3   6,3
30x1,5 20,0  753  13,3   6,3
34x1,5 21,4  855  13,3   6,3
36x1,5 21,4  873  13,3   6,3
42x1,5 26,7  1233   13,3   5,4
2x2,5  7,6 99  7,98 25
3x2,5 8,3  127  7,98   25
4x2,5 9,0  158  7,98   20
5x2,5 10,3  203  7,98   19,5
6x2,5 11,4  248  7,98   19,5
7x2,5 11,4  263  7,98   16,3
8x2,5 13,5  342  7,98   16,3
10x2,5 16,3  471  7,98   13,8
12x2,5 15,8  481  7,98   13,1
 14x2,5 16,5  541  7,98   12,5
16x2,5 17,4  607  7,98   12,5
18x2,5 18,3  677  7,98   12,5
19x2,5 18,3  692  7,98   11,3
24x2,5 21,4  914  7,98   10,0
25x2,5 21,4  929  7,98   10,0
30x2,5   24,4  1173  7,98   9,40
36x2,5   25,2  1310   7,98 9,40
3x4 10,4  203 4,95 34
4x4 11,4  254  4,95   34
5x4  12,5  310  4,95   34
7x4  13,8  400  4,95   -
12x4  21,7  860  4,95   -
2x6 11,2  224   3,30 51
3x6 11,7  248   3,30 43
4x6 13,1 354   3,30 43
5x6 14,9  451   3,30 43
6x6 16,2  540   3,30 43
7x6 16,2  577   3,30 -
12x6  24,9  1194   3,30 -
3x10  15,5  474   1,91 59
4x10 17,0  594   1,91 60
5x10  18,7  729   1,91 -
7x10 20,4  934   1,91 -
3x16  17,9  683   1,21 79
4x16  19,7  864   1,21 80
5x16  21,6  1057  1,21 80
5x25  26,9  1609   0,780 101
4x25  25,1  1344   0,780 101
3x35  25,0  1395   0,554 129
4x35  27,4  1762   0,554 126
5x35  30,0  2135   0,554 126

Kablo ölçüm, kontrol ve düzenleme kontrol ekipmanı, montaj ve üretim hatları, konveyörler ve bilgisayar birimlerinde kullanılır. Sabit tesisler veya geçici bağlantılarda esnek kullanım ve orta mekanik stres koşullarına uygundur

GENTO BS EN

50525-2-11

VDE0250
