EXVB

XLPE İZOLELİ, PVC KILIFLI, ÇOK DAMARLI YER ALTI KABLOSU

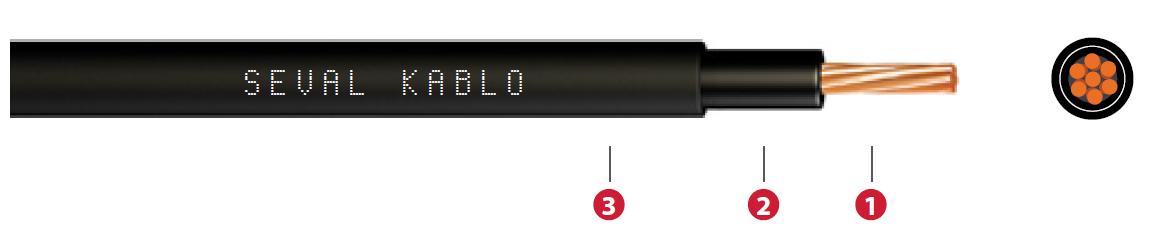

1-İletken Som veya örgülü bakır
2-İzole  Çapraz bağlı polietilen (XLPE)
3-Dolgu Polivinil klorür (PVC)
4-Dış Kılıf  Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
UV dayanıklı UV
Beyan gerilimi Uo/U 0.6/1kV
Deney gerilimi 4 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶E̶X̶V̶B̶
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)
Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
EXVB (0,6/1 kV)
1x1,5 6,15 54 12,1 - 23 - -
1x2,5 6,54 66 7,41 34 31 - -
1x4 7,01  84  4,61  66  54  56  40
1x6 7,51  106  3,08  82 67  79  53
1x10 8,85  157  1,83   109 89 101 74
1x16 9,80 218  1,15  139 115  137  101
1x25 11,40 320  0,727  179 148  182  135
1x35 12,50 418  0,524 213  177  226  169
1x50 14,20 555  0,387 251  209  275  207
1x70 15,90 764  0,268 307  256  353  268
1x95 17,80 1019  0,193 366  307  430  328
1x120 19,70 1269  0,153 416  349  500  383
1x150 21,40 1548  0,124 465  393  577  444
1x185 23,40 1907  0,0991 526  445  661  510
1x240 26,60 2471  0,0754 610  517  781  607
1x300 28,80 3124  0,0601 927  663  901  697
1x400 34,0  3939  0,0470 1064  749  1060  811
1x500 39,9  5073  0,0366 1127  843  1252  940
 3x1,5 11,90 194 12,1 30 23
 3x2,5 12,90 242 7,41 40 32
3x4  13,80 305 4,61 50 42
3x6 14,90 382 3,08 65 54
3x10 17,40 557 1,83 90 75
3x16 19,60  774 1,15 120 100
3x25 22,90  1130 0,727 150 127
 3x35 25,40  1478 0,524 175 157
4x1,5 12,80  229  12,1 30 23
4x2,5 13,70  282  7,41 40 32
4x4 14,80  365  4,61 50 42
4x6 16,00  462 3,08 65 54
 4x10 18,80  683  1,83  90 75
 4x16 21,30  962  1,15 120  100
4x25  25,00  1417  0,727 150  127
4x35 27,70  1859  0,524 175  157
5x1,5 13,50  259   12,1 30  23
5x2,5 14,60  327  7,41 40  32
 5x4 15,80  428  4,61 50  42
5x6 17,10  545  3,08 65  54
5x10 20,0  808  1,83 90  75
5x16 23,00  1160  1,15 120  100
5x25 27,20  1728  0,727 150  127
5x35 30,30  2282  0,524  175  157

Bina içinde ve endüstriyel fabrika ya da mekanik hasar beklenmeyen dağıtım merkezlerinde, hareketli ortamlarda kullanılır. Yüksek çalışma sıcaklıklarına uyum gösterir. Kısa süreli ani sıcaklık artışlarına dayanıklıdır ve daha uzun ömürlüdür.

TS HD 603 S1

NBN C 33-322
