6381 B
HALOJENSIZ, ALEV ILETMEYEN ÇOK TELLİ

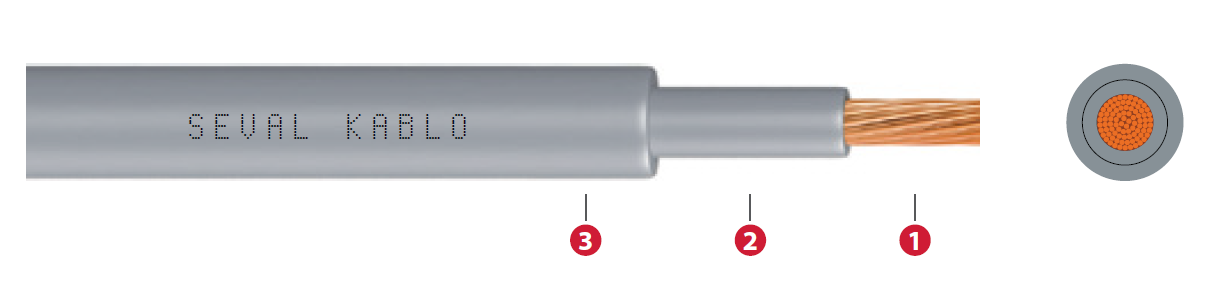

| 1-İletken | İnce çok telli bakır |
| 2-İzole | Çapraz bağlı polietilen (XLPE) |
| 3-Dış Kılıf | Düşük duman yoğunluklu halojen içermeyen (LSZH) |
|
Min. bükülme yarı çapı |
8 x D ≤ 25 mm2 |
| Maks. çalışma sıcaklığı | 90° |
| Maks. kısa devre sıcaklığı | 250° |
|
Min. bükülme yarı çapı |
12 x D > 25 mm2 |
| Beyan gerilimi Uo/U |
450/750 V - 600/1000 V |
| Deney gerilimi |
2,5 kV - 3,5 kV |
| Düşük duman yoğunluğu | EN 61034-2 |
| Halojensiz | EN 60754-1-2 |
| Tek kablo düşey alev yayılma test | EN 60332-1-2 |
| Kurşunsuz | ̶P̶b̶ |
| CPR DoP ve kapsamı için seçiniz | ̶6̶3̶8̶1̶ ̶B̶ ̶(̶4̶5̶0̶/̶7̶5̶0̶V̶)̶ / 6381 B (600/1000V) |
| Nominal Kesit mm2 | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km(20°C) | Akım Taşıma Kapasitesi |
| Boruda (A) | ||||
| 6381 B | ||||
| 4* | 6,9 | 81 | 4,95 | 42 |
| 6* | 7,4 | 103 | 3,30 | 54 |
| 10* | 8,9 | 157 | 1,91 | 75 |
| 16* | 10,1 | 221 | 1,21 | 100 |
| 25* | 12,2 | 330 | 0,780 | 133 |
| 35* | 13,4 | 441 | 0,554 | 164 |
| 50 | 14,9 | 566 | 0,386 | 198 |
| 70 | 16,6 | 769 | 0,272 | 253 |
| 95 | 19,5 | 1028 | 0,206 | 306 |
| 120 | 20,6 | 1265 | 0,161 | 354 |
| 150 | 23,0 | 1558 | 0,129 | 393 |
| 185 | 26,2 | 1926 | 0,106 | 449 |
| 240 | 29,0 | 2471 | 0,0801 | 528 |
| 300 | 31,8 | 3068 | 0,0641 | 603 |
| 400 | 39,2 | 4149 | 0,0486 | 683 |
Sıva altı kanal içinde ve panolarda kullanılır. Yangında düşük seviyede duman ve zehirli gaz çıkartma özelliğine sahiptir.
GEN TO BS 7211:2012
(450/750 V)
IEC 60502-1
UK CODE: 6381 B
