624-Y
PVC, TEK, ÇİFT, ÜÇ DAMARLI YASSI KABLOLAR

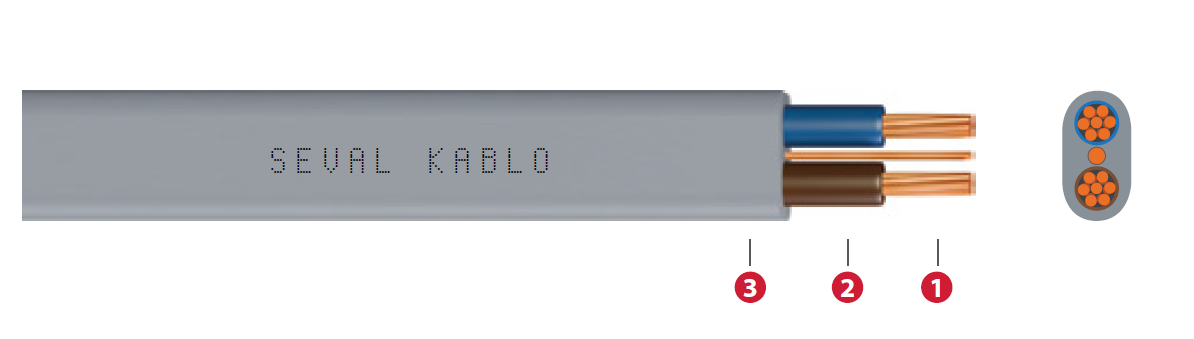

| 1-İletken | Som veya örgülü bakır |
| 2-İzole | Som veya örgülü bakır (PVC) |
| 3-Dış Kılıf | Polivinil klorür (PVC) |
|
Min. bükülme yarı çapı |
8 x D |
| Maks. çalışma sıcaklığı | 70° |
| Maks. kısa devre sıcaklığı | 160° |
| Beyan gerilimi Uo/U |
300/500 V |
| Deney gerilimi |
2 kV |
| Tek kablo düşey alev yayılma test | EN 60332-1-2 |
| Kurşunsuz | ̶P̶b̶ |
| CPR DoP ve kapsamı için seçiniz | 624-Y |
| Kesit Alanı mm 2 | Kesit Alanı mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km(20°C) | Akım Taşıma Kapasitesi | |
| Alt Limit | Üst Limit | Havada (A) | |||
| 624-Y (300/500 V) | |||||
| 1x1re | 3,9x5,0 | 4,8x6 | 41 | 18,1/18,1 | 13 |
| 1x1,5+1re | 4,4x5,4 | 5,3x6,6 | 48 | 12,1/18,1 | 16 |
| 1x1,5+1rm | 4,5x5,5 | 5,4x6,7 | 49 | 12,1/18,1 | 16 |
| 2x1+1re | 3,9x7,2 | 4,8x8,7 | 67 | 18,1/18,1 | 13 |
| 2x1,5+1re | 4,4x8,1 | 5,3x9,7 | 83 | 12,1/18,1 | 16 |
| 2x1,5+1rm | 4,5x8,3 | 5,4x10,0 | 84 | 12,1/18,1 | 16 |
| 2x2,5+1,5re | 5,1x9,6 | 6,2x11,7 | 120 | 7,41/12,1 | 21 |
| 2x2,5+1,5rm | 5,2x9,8 | 6,3x11,9 | 121 | 7,41/12,1 | 21 |
| 2x4+1,5rm | 5,7x10,8 | 6,9x13,1 | 172 | 4,61/12,1 | 27 |
| 2x6+2,5rm | 6,4x12,4 | 7,8x15,0 | 235 | 3,08/7,41 | 34 |
| 2x10+4rm | 7,9x15,6 | 9,5x18,9 | 373 | 1,83/4,61 | 45 |
| 2x16+6rm | 8,9x18,1 | 10,8x21,9 | 529 | 1,15/3,08 | 57 |
| 3x1+1re | 3,9x9,4 | 4,8x11,4 | 91 | 18,1/18,1 | 13 |
| 3x1,5+1re | 4,4x10,7 | 5,3x12,9 | 117 | 12,1/18,1 | 16 |
| 3x2,5+1,5re | 5,1x12,6 | 6,2x15,3 | 172 | 7,41/12,1 | 21 |
| 3x4+1,5rm | 5,9x14,8 | 7,1x17,9 | 243 | 4,61/12,1 | 27 |
| 3x6+2,5rm | 6,4x16,8 | 7,8x20,2 | 315 | 3,08/7,41 | 34 |
| 3x10+4rm | 7,9x21,3 | 9,5x25,7 | 516 | 1,83/4,61 | 45 |
| 3x16+6rm | 8,9x24,6 | 10,8x29,7 | 735 | 1,15/3,08 | 57 |
Mekanik hasar riski taşımayan bina içi tesisatlarda, sıva üstü uygulamalarda kullanılır.
BS 6004:2012
UK CODE: 624-Y
