AER-ABC (ALPEK)

ASKI TELLİ, ALÜMİNYUM İLETKENLİ, HAVA HATTI GÜÇ KABLOLARI

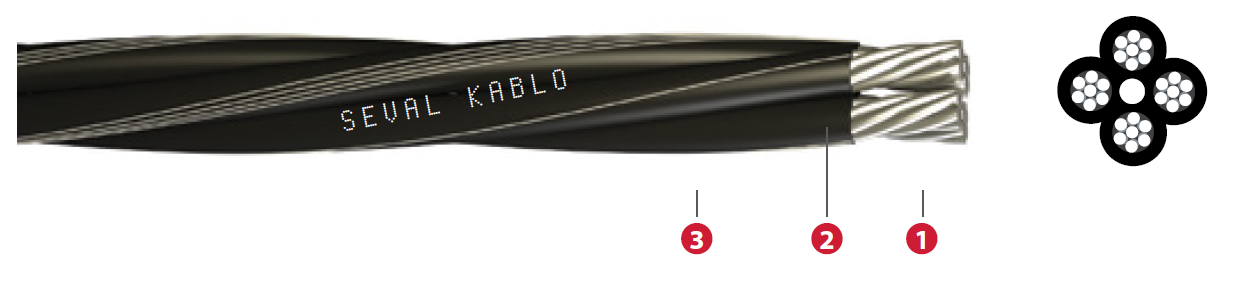

1-İletken Alüminyum
2-İzole  PE veya XLPE
3-Taşıyıcı Alaşımlı alüminyum (Al)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı PE:70° - XLPE:90°
Maks. kısa devre sıcaklığı PE:160° - XLPE:250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶A̶E̶R̶-̶A̶B̶C̶ ̶(̶A̶L̶P̶E̶K̶)̶
Nominal Kesit mm²  Askı Halatı Çapı mm İletken Çapı mm İletken Direnci Max. ohm/km(20°C) Taşıyıcı Halat Direnci max.ohm/km (20ºC) Yaklaşık Net Ağırlık (kg/km)
AER-ABC / ALPEK (0,6/1 kV)
 1x16+25  5,9  4,5 1,91  1,38  140
 1x25+35  6,9  6,2  1,20  0,986  200
 1x35+50  8,1  7,1  0,868  0,72  280
1x16+1x16+25  5,9  4,5  1,91  1,38  210
3x16+25  5,9  4,5  1,91  1,38  280
 3x25+35  6,9  6,3  1,20  0,986  400
 3x35+50  8,1  7,2  0,868  0,72  560
 3x50+70  9,7  8,1  0,641  0,493  730
 3x70+95  11,4  9,8  0,443  0,363  1030
 3x120+95  11  12,6  0,253  0,363  1150
 3x16+1x16+25  5,9  4,5  1,91  1,38  350
 3x25+1x16+35  6,9  6,3  1,20/1,91  0,986  480
 3x35+1x16+50  8,1  7,2  0,868/1,91  0,72  630
 3x50+1x16+70  9,7  7,1  0,641/1,91  0,493  800
3x70+1x16+95 11,4 9,8 0,443/1,91 0,363 1100
4x16+25 5,9 4,5 1,91 1,38 350
4x25+35 6,9 6,1 1,20 0,986 510

Yerleşim enerji dağıtımında.

TS 11654

BS 7870-5
