YAVV - NAYY

PVC İZOLELİ, ALÜMİNYUM İLETKENLİ, ALÇAK GERİLİM GÜÇ KABLOLARI

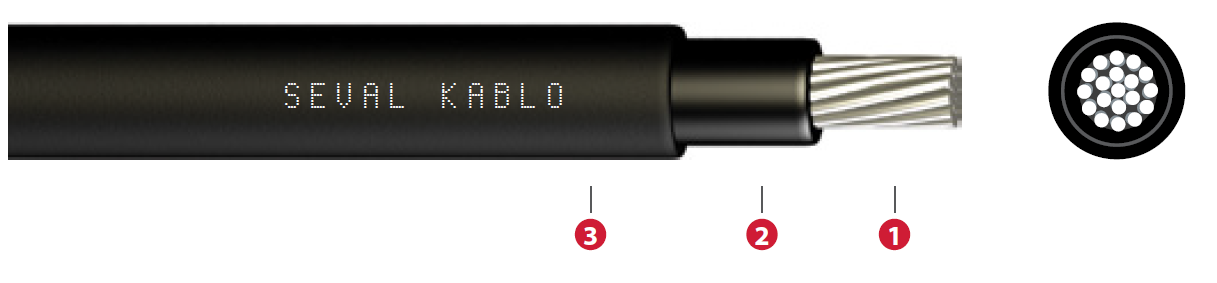

1-İletken Alüminyum
2-İzole  Polivinil klorür (PVC)
3-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz YAVV-NAYY
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
YAVV / NAYY (0,6/1 kV)
 1x16 9,3 120 1,910 - - - -
1x25 11,5  174  1,200  125 105  87 75
1x35 12,7  213  0,868  151 127 131  113
1x50 14,6  277  0,641  179 151 160  138
1x70 16,1  355  0,443 218 186 202  174
 1x95 18,7  476  0,320 261 223 249  210
 1x120 20,4  568  0,253 297 254 291  244
1x150 22,5  697  0,206 332 285 333  281
 1x185 24,9  847  0,164 376 323 384  320
1x240 28,2  1075  0,125 437 278 460  378
 1x300 31,3  1390  0,100 494 427 530  433
 2x16  17,8  450 1,910   -  -
2x25  22,2   684 1,200    99  -
2x35  24,6   843 0,868  113  -
2x50  28,6    1135 0,641  138  -
3x16  18,9    83 1,910   -   -
3x25  23,6    769  1,200 99   83
3x35  26,2    951  0,868  118  102
3x50  30,5    1277 0,641    142  124
3x70  34,0    1640  0,443  176  158
3x95  39,5    2209  0,320  211  190
3x120  42,9    2610 0,253    242  221
3x150  47,7    3241  0,206  270  252
3x185  52,9    3966  0,164  308  289
3x240  60,2    5100 0,125  36  339
3x300  67  6508 0,1  412  377
4x16  21,0  635 1,910  -  -
4x25 26,1  947 1,200    99 83
4x35 29,0  1172  0,868 118  102
4x50 33,8  1572 0,641   142  124
4x70  37,8  2039  0,443 176  158
4x95  43,8  2730  0,320 211  190
4x120  47,7  3245 0,253   242  221
 4x150 54,0  4165  0,206 270  252
4x185 59,7  5065  0,164   308  289
4x240  68,0  6526 0,125  363  339
4x300 75,3  8230  0,100 412  377
5x16 25,2  990 1,910  -  -
5x25 31,8  1423  1,200 99  83
5x35  35,4  1767 0,868   118  102
3x16/16   21,0  635 1,91/1,91   - -
3x25/16   25,0  868  1,20/1,91 99 83
3x35/16   27,6  1071  0,868/1,91 118 102
3x50/25   32,4  1436 0,641/1,20   142 124
3x70/35   36,0  1827 0,443/0,868   176 158
 3x95/50 41,7  2436 0,320/0,641   211 190
3x120/70 45,9  3976 0,253/0,443   242  221
3x150/70 50,1  3482 0,206/0,443   270  252
3x185/95   56,2  4423  0,164/0,320   308  289
 3x240/120 63,3  5612  0,125/0,253   363  339
 3x300/150 70,3  7174  0,100/0,206   412  377

Mekanik zorlamanın olmadığı yerlerde, enerji şebekelerinde aydınlatma kablosu olarak, dahilde, hariçte, toprak altında, kablo kanallarında ve sulama tesislerinde kullanılır.

VDE 0271

IEC 60502-1

TS IEC 60502-1
