Welding Cables

ÖZEL PVC-NBR KAYNAK KABLOLARI

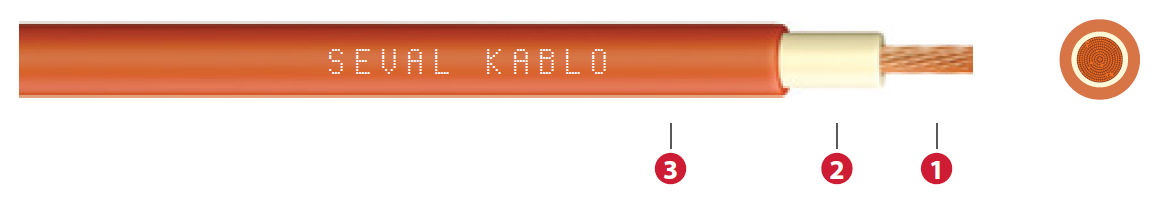

1-İletken İnce çok telli bakır
2-İzole  Ekstra fleks PVC bazlı kauçuk (PVC-NBR)
3-Dış Kılıf Ekstra fleks PVC bazlı kauçuk (PVC-NBR)



Min. bükülme yarı çapı

10 x D
Maks. çalışma sıcaklığı/Güç taşımada kullanıldığında 70°
Maks. çalışma sıcaklığı/Kaynak kablosu olarak kullanıldığında 90°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U/Güç taşımada kullanıldığında 300/500 V
Kaynak kablosu olarak kullanıldığında 100 V
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶W̶e̶l̶d̶i̶n̶g̶ ̶C̶a̶b̶l̶e̶s̶
Kesit Alanı mm2 İletken Yapısı Ortalama Dış Çapı mm (+0,4/-0) Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)
PVC/NBR (300/500 V)
6 192x0,19 7,2 96 3,30
10 304x0,19 8,9 156 1,91
16 494x0,19 10,1 225 1,21
25 779x0,19 11,7 314 0,780
35 1159x0,19 12,6 418 0,554
50 1517x0,19 14,8 566 0,386
70 2257x0,19 17,0 808 0,272
95 2950x0,19 19,5 1045 0,206



Kaynak kablosu olarak güç kaynaklarında, sekonder bağlantılarda, motor jenerator, transformatör bağlantılarında, esneklik, ağır yük ve dayanım ve yağlı ortamlarda kullanılır

Based upon HD

22.6, IEC 245
