N2XSY (YXC7V-R)

ORTA GERİLİM GÜÇ KABLOLARI

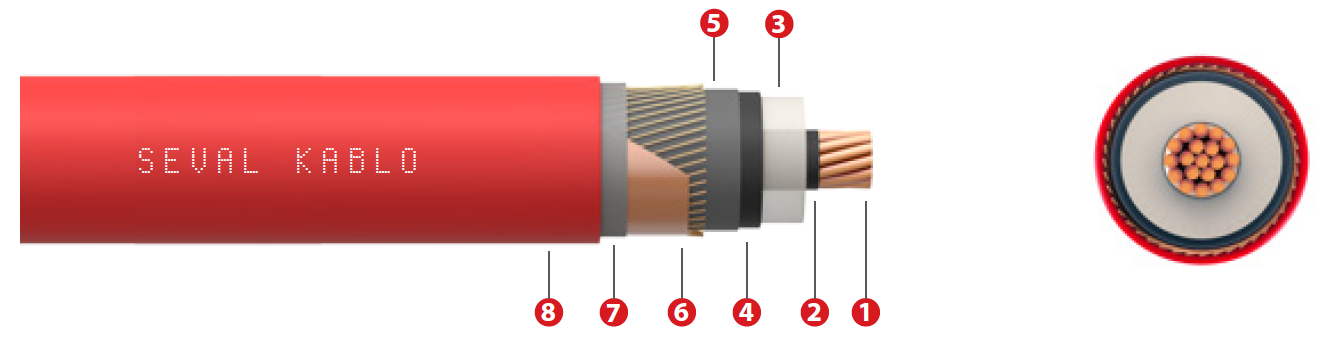

1-İletken Örgülü bakır
2-İç yarı iletken Çapraz bağlı polietilen
3-Yalıtkan Çapraz bağlı polietilen (XLPE)
4-Dış yarı iletken  Çapraz bağlı yarı iletken
5-Krep kağıdı Krep kağıdı
6-Bakır ekran Bakır tel ve tutucu bakır bant
7-Polyester tutucu bant Tutucu yalıtkan polyester bant
8-Dış Kılıf Polivinil klorür

Min. bükülme yarı çapı

15 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Kurşunsuz

Pb

Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C) Çalışma İndüktansı (mH/km)  Çalışma Kapasitesi (uF/km) Akım Taşıma Kapasitesi   Sevk Uzunluğu (m)

YXC7V-R, N2XSY 3,6/6 kV (7,2 kV)
 1x35/16 19,10 690   0,524 0,748 0,401  0,266 201 191 238 199 1000
 1x50/16 20,30  823   0,387 0,719 0,381  0,297  241  227  238  241  1000
 1x70/16 21,90  1.031   0,268  0,684  0,357  0,339  301  277  356 301  1000
 1x95/16 23,80  1.304   0,193 0,659  0,342  0,381  364 331  435  365  1000
 1x120/16 25,70  1.565   0,153 0,636  0,327  0,416  424  379  496  419  1000
 1x150/25  26,90  1.920   0,124 0,620  0,319  0,454  479  422  554  479  1000
 1x185/25 28,60  2.271   0,0991 0,602  0,310  0,495  549  476  637  543  1000
 1x240/25 31,30  2.832   0,0754 0,579  0,300  0,556  595  550  746  640  1000
 1x300/25 35,10  3.509   0,0601  0,562  0,295  0,617  629  591  831  722  1000
 1x400/35 40,50  4.552   0,0470 0,543  0,290  0,681  675  662  920  827  1000
 1x500/35 44,10  5.575   0,0366 0,525  0,283  0,758  748  744  1043  949  500
 1x630/35 47,80  6.990   0,0283 0,507  0,276  0,853  981  856  1180  1076  500
N2XSY 6/10 kV (12 kV)
 1x35/16 20,90 742  0,524 0,752  0,418  0,210 212  187 231   195 1000
 1x50/16 22,30  888   0,387 0,723  0,397  0,233  249  220  277  234  1000
 1x70/16 23,90  1.103   0,268  0,688  0,372  0,264  303  269  345  292  1000
 1x95/16 25,80  1.382   0,193 0,662  0,356  0,295  358  321  418  354  1000
 1x120/16 27,50  1.636   0,153 0,640  0,341  0,321  404  364  481 407  1000
 1x150/25  28,90  2.008   0,124 0,624  0,333  0,349  441  405  537 460  1000
 1x185/25 30,40  2.349   0,0991 0,606  0,322  0,379  493  457  612 527  1000
 1x240/25 33,10  2.924   0,0754 0,582  0,310  0,424  563  528  716 621  1000
 1x300/25 36,50  3.590   0,0601  0,564  0,302  0,469  626  593  811 709  1000
 1x400/35 41,30  4.600   0,0470 0,545  0,294  0,516  676  665  901 815  1000
 1x500/35 44,50  5.601   0,0366 0,526  0,285  0,573  743  739  1006  921  500
 1x630/35 48,20  7.018   0,0283 0,508  0,278  0,643  820  818  1130  1045  500
N2XSY 8,7/15 kV (17,5 kV)
 1x35/16  23,30  824  0,524 0,757 0,438 0,717 213 189  235 200 1000
 1x50/16 24,50  964   0,387 0,728 0,415 0,189  250  222  282  239  1000
 1x70/16 26,30  1.196   0,268  0,693 0,390 0,212  303  271  351  297  1000
 1x95/16  28,00 1.470   0,193 0,667 0,374 0,237  360  323  426  361  1000
 1x120/16 29,90  1.743  0,153 0,644 0,357 0,256  407  367  491  416  1000
 1x150/25  31,10  2.106   0,124 0,628 0,347 0,277  445  409  549  470  1000
 1x185/25 32,80  2.468   0,0991 0,610 0,337 0,300  498  461  625  538  1000
 1x240/25 35,50  3.053   0,0754 0,587 0,324 0,334  568  532  731  634  1000
 1x300/25 38,70  3.713   0,0601  0,568 0,314 0,369  633  599  830  724  1000
 1x400/35 43,70  4.758   0,0470 0,549 0,306 0,404  685  671  923  829  1000
 1x500/35 46,90  5.771   0,0366 0,530 0,296 0,447  760  754  1045  953  500
 1x630/35 50,60  7.202   0,0283 0,512 0,288 0,500  820  818  1130  1045  500
N2XSY 12/20 kV (24 kV)
 1x35/16  25,50 908  0,524 0,761 0,454 0,149 213 189  237 200 1000
 1x50/16 26,70  1.052   0,387 0,732  0,431  0,164  250  223  284  239  1000
 1x70/16 28,50  1.291   0,268  0,697  0,405  0,183  304  272  353  298  1000
 1x95/16 30,20  1.570   0,193 0,671  0,387  0,203  361  324  428  361  1000
 1x120/16 32,10  1.850   0,153 0,649  0,371  0,219  407  368  492  416  1000
 1x150/25  33,30  2.217   0,124 0,632  0,361  0,237  446  410  552  471  1000
 1x185/25 35,00  2.585   0,0991 0,614  0,350  0,256  498  462  627  538  1000
 1x240/25 37,50  3.161   0,0754 0,591  0,335  0,284  570  534  734  635  1000
 1x300/25 40,90  3.850   0,0601  0,573  0,325  0,312  633  599  830  724  1000
 1x400/35 45,70  4.890   0,0470 0,553  0,316  0,341  685  671  923  829  1000
 1x500/35 48,90  5.912   0,0366 0,534  0,305  0,377  760  754  1045  953  500
 1x630/35 52,80  7.379   0,0283 0,516  0,297  0,420  848  843  1160  1070  500
N2XSY 18/30 kV (36 kV)
 1x35/16 30,70  1.130  0,524 0,772 0,490  0,117 214 192  233 202 1000
 1x50/16 32,10  1.299   0,387 0,743  0,467  0,128  251  226  279  241  1000
 1x70/16 33,70  1.537   0,268  0,708  0,438  0,142  306  276  348  299  1000
 1x95/16 35,60  1.845   0,193 0,682  0,420  0,156  363  329  421  362  1000
 1x120/16 37,30  2.125   0,153 0,659  0,401  0,167  410  373  483  416  1000
 1x150/25  38,70  2.519   0,124 0,642  0,391  0,179  449  415  540  469  1000
 1x185/25 40,20  2.882   0,0991 0,624  0,377  0,192  503  468  615  536  1000
 1x240/25 42,90  3.498   0,0754 0,600  0,362  0,212  576  541  718  630  1000
 1x300/25 46,30  4.216   0,0601  0,582  0,350  0,232  641  608  812  717  1000
 1x400/35 51,10  5.294   0,0470 0,562  0,338  0,252  697  684  904  823  1000
 1x500/35 54,30  6.343   0,0366 0,543  0,327  0,276  768  762  1011  929  500
 1x630/35 58,00  7.816   0,0283 0,524  0,316  0,306  858  847  1128  1043  500
N2XSY 20,3/35 kV (42 kV)
 1x35/16 32,90 1.240  0,524 0,776 0,504  0,109 214 192  233 202 1000
 1x50/16 34,30 1.413 0,387 0,747  0,480  0,119 251  225  282 241  1000
 1x70/16 35,90  1.657  0,268  0,712  0,451  0,131  304  274  350  299  1000
 1x95/16 37,80 1.972  0,193 0,686  0,431  0,144  362  327  425  363 1000
 1x120/16 39,50 2.257  0,153 0,663  0,413  0,154  409  371  488  418 1000
 1x150/25  40,90 2.657  0,124 0,646  0,402  0,165  449  414  548  472  1000
 1x185/25 42,40 3.025  0,0991 0,628  0,388  0,177  502  466  624  539  1000
 1x240/25 45,10 3.650  0,0754 0,604  0,372  0,194  574  539  728  635  1000
 1x300/25 48,50 4.380  0,0601  0,586  0,360  0,212  640  606  828  725  1000
 1x400/35 53,30 5.473  0,0470 0,566  0,347  0,230  695  680  922  821  1000
 1x500/35 56,50 6.533  0,0366 0,546  0,335  0,252  773  765  1045  953  500
 1x630/35 60,20 8.019  0,0283 0,528  0,324  0,324  858  847  1128  1043  500

Elektriksel kayıpları çok düşük olan bu kablolar, kısa devre akımlarının büyük olduğu yerleşim ve sanayi bölgelerinin elektrik enerjisi beslemelerinde, yük artışı beklenen şebekelerde, kablo kanallarında, havada ve toprak altında kullanılırlar.

TSEK ÜBM-03

TBK-03

HD 620
